Кабель коаксиальный РК 75-4-11АИТ (жесткий)
Характеристики товара
Артикул:
01-2692
Единица измерения:
м
Штрихкод:
4601004035843
Выгружать на сайт:
1
48,00
₽
Описание и расшифровка РК 75-4-11АИ:
РК — радиочастотный кабель
75 — волновое сопротивление 75 Ом
4 — диаметр по изоляции
1 — кабель обычной теплостойкости со сплошной изоляцией
1 — номер разработки
АИ — для индивидуальных телевизионных антенн

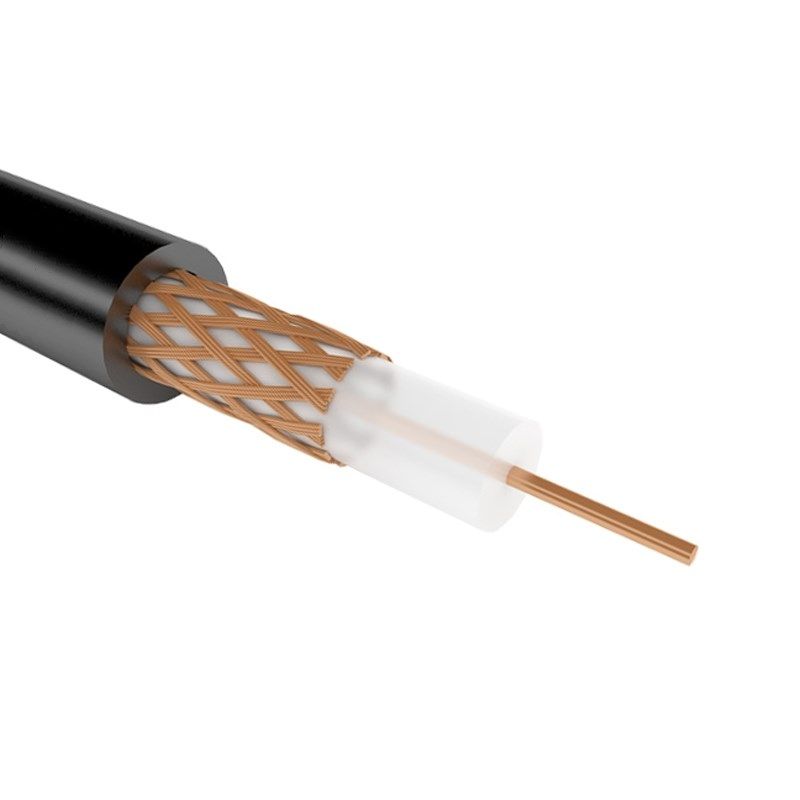

Элементы конструкции РК 75-4-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка.
Назначение:
Кабели РК 75-4-11АИ предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
Электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5
Коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3
Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320
Напряжение начала внутренних разрядов в изоляции, кВ - 0,9
Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67
Условия прокладки РК 75-4-11АИ:
Эк
